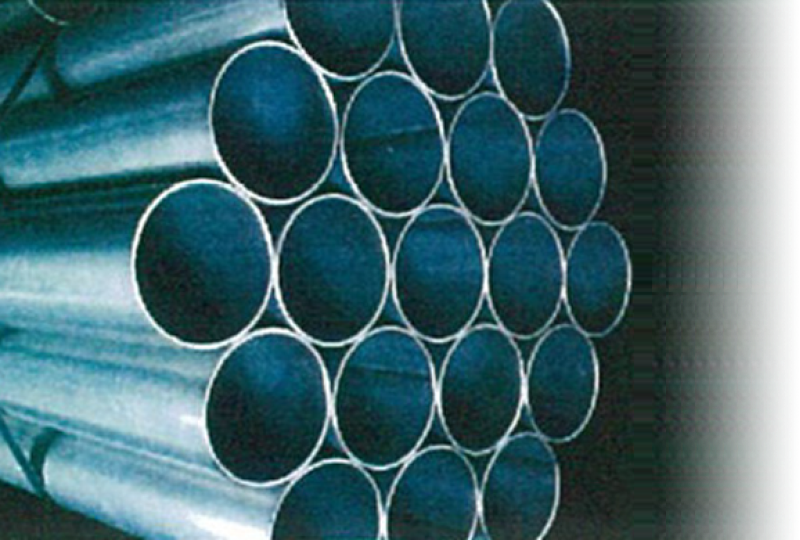

一般構造用炭素鋼鋼管
＜STK＞JIS G 3444

高周波誘導溶接法により製造し、ねじれ・曲げに強い為、安全性の高い構造材として利用できます。
他の構造材に比べ、曲げ加工、スエージ加工、へん平加工、穴あけ加工が容易です。
※オフラインでの切断加工も行っております。

カタログダウンロード

機械的性質

種類の記号 引張試験 曲げ試験 へん平試験
引張強さ
N/㎟ 		降伏点又は耐力
N/㎟ 		伸び％ 曲げ角度 内側半径
（Ｄは管の半径） 		平坂間の距離
（Ｄは管の外径）
11・12号試験片
管軸方向
STK290 290以上 ー 30以上 90度 6Ｄ 2/3D
STK400 400以上 235以上 23以上 90度 6Ｄ 2/3D
STK490 490以上 315以上 23以上 90度 6Ｄ 7/8D
STK500 500以上 355以上 15以上 90度 6Ｄ 7/8D

外径・厚さ及び長さの許容差

区分 外径の許容差 厚さの許容差 長さの許容差
1号 50mm未満　±0.5mm
50mm以上　±1.0% 		4mm未満　＋0.6mm・－0.5mm
4mm以上　＋15.0％・－12.5% 		＋規定なし
－０
2号 50mm未満　±0.25mm
50mm以上　±0.5% 		3mm未満　±0.3mm
3mm以上　±10.0%

製造可能範囲

サイズ＼板厚 1.2 1.6 1.8 1.9 2.0 2.3 2.4 2.5 2.8 3.0 3.2 3.5 3.7 3.8 4.0 4.2 4.5 5.0 5.2 5.3 5.8 6.0 6.6 7.0 7.1 8.2
21.7 ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯
27.2 ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯
34.0 ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯
42.7 ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯
48.6 ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯
60.5 ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯
76.3 ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯
89.1 ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯
101.6 ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯
114.3 ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯
139.8 ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯
165.2 ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯
190.7 ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯
216.3 ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯

※造管数量は別途ご相談ください。
