チェッカー®パイプ
（縞鋼管）
特許 第7644304号（表面改質鋼管）
縞鋼板を母材にした電縫管は、
一般の鋼管に比べ摩擦を要する工事現場等に使う
足場管や手すり、
標識板取り付け用のポストや
基礎杭などに適しております。
縞模様を内側に巻くことも可能です。
製造可能範囲（丸管）
| サイズ＼板厚 | 1.9 | 2.3 | 3.2 | 4.5 | 6.0 |
|---|---|---|---|---|---|
| 21.7 | ◯ | ◯ | |||
| 27.2 | ◯ | ◯ | |||
| 34.0 | ◯ | ◯ | |||
| 42.7 | ◯ | ◯ | |||
| 48.6 | ◯ | ◯ | |||
| 60.5 | ◯ | ◯ | |||
| 76.3 | ◯ | ◯ | |||
| 89.1 | ◯ | ◯ | ◯ | ||
| 101.6 | ◯ | ◯ | ◯ | ◯ | |
| 114.3 | ◯ | ◯ | ◯ | ◯ | |
| 139.8 | ◯ | ◯ | ◯ | ||
| 165.2 | ◯ | ◯ | ◯ | ||
| 190.7 | ◯ | ◯ | |||
| 216.3 | ◯ | ◯ |

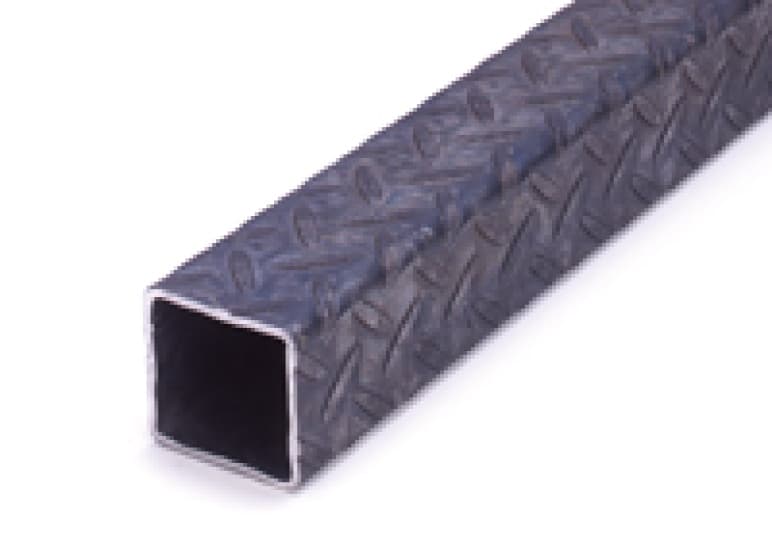

製造可能範囲（角管）
| サイズ＼板厚 | 2.3 | 3.2 | 4.5 | 6.0 |
|---|---|---|---|---|
| 45×45(60×30) | ◯ | |||
| 50×50 | ◯ | ◯ | ||
| 60×60(75×45) | ◯ | ◯ | ||
| 75×75(100×50) | ◯ | ◯ | ◯ | |
| 100×100(125×75) | ◯ | ◯ | ◯ | ◯ |
| 125×125(150×100) | ◯ | ◯ | ◯ | |
| 150×75 | ◯ | ◯ | ◯ | |
| 150×150（200×100） | ◯ | ◯ |
※上記以外のサイズも別途ご相談下さい。
