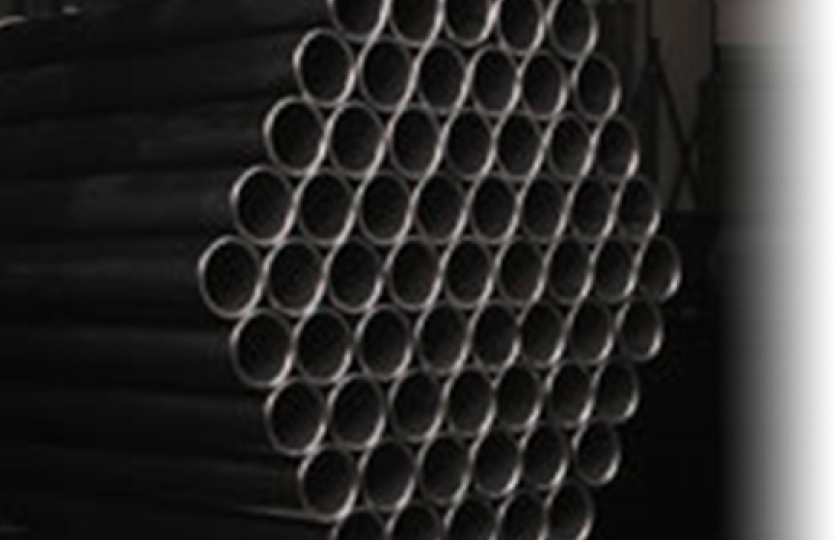

配管用炭素鋼鋼管
＜SGP＞JIS G 3452

高周波誘導溶接法によって製造しています。
使用圧力の比較的低い蒸気、水（上水道用を除く）油、ガス、空気などの配管に用いる鋼管です。

カタログダウンロード

種類の記号

種類の記号	区分	備考
SGP	黒管	亜鉛めっきを行わない管
SGP	白管	亜鉛めっきを行った管

【参考】
図面、帳票などで、記号によって白管を区分する必要がある場合は、種類の記号の後に-ZNを付記する。ただし、製品の表示には適用しない。

化学成分

種類の記号	化学成分％
種類の記号	P	S
SGP	0.040以下	0.040以下

機械的性質

種類の記号	引張強さ N/㎟	伸び % ※a)
		引張試験片	引張試験方向	厚さ
				3㎜を超え	4㎜を超え	5㎜を超え
				4㎜以下	5㎜以下	6㎜以下
SGP	290以上	11号試験片	管軸方向	30以上	30以上	30以上
SGP	290以上	12号試験片	管軸方向	24以上	26以上	27以上

注記 1N/㎟ = 1MPa
注a)呼び径32A以下の管については、この表の伸びの規定は適用しないが、試験の結果を記録しておかなければならない。ただし、受渡当事者間の協定によって、伸びを規定してもよい。
【備考】

厚さ8mm未満の管で12号試験片を用いて引張引試験を行う場合には、伸びの最小値は、厚さ1mm減するごとに上表の伸びの値から1.5％減じたものを、JIS Z 8401（数値の丸め方）により整数値に丸める。
引張試験を行う場合、12号試験片は、継ぎ目を含まない部分から採取する。

製造可能範囲

呼び方		外径 mm	外径の許容差		厚さ mm	厚さの許容差	ソケットを含まない重量		1束の本数
（A）	（B）	外径 mm	テーパーねじを切る管	それ以外の管	厚さ mm	厚さの許容差	定尺1本当たり重量kg	kg/m	1束の本数
15	1/2	21.7	±0.5mm	±0.5mm	2.8	＋規定しない－12.5％	7.20	1.31	169
20	3/4	27.2	±0.5mm	±0.5mm	2.8		9.24	1.68	127
25	1	34.0	±0.5mm	±0.5mm	3.2		13.4	2.43	91
32	1 ¼	42.7	±0.5mm	±0.5mm	3.5		18.6	3.38	61
40	1 ½	48.6	±0.5mm	±0.5mm	3.5		21.4	3.89	61
50	2	60.5	±0.5mm	±0.6mm	3.8		29.2	5.31	37
65	2 ½	76.3	±0.7mm	±0.8mm	4.2		41.09	7.47	37
80	3	89.1	±0.8mm	±0.9mm	4.2		48.35	8.79	19
90	3 ½	101.6	±0.8mm	±1.0mm	4.2		55.55	10.1	19
100	4	114.3	±0.8mm	±1.1mm	4.5		67.10	12.2	19
125	5	139.8	±0.8mm	±1.4mm	4.5		82.50	15.0	10
150	6	165.2	±0.8mm	±1.6mm	5.0		108.9	19.8	10
175	7	190.7	±0.9mm	±1.6mm	5.3		133.1	24.2	7
200	8	216.3	±1.0mm	±1.7mm	5.8		165.55	30.1	7

【備考】

呼び方は、（A）および（B）のいずれかを用いる。（A）による場合にはA、（B）による場合にはBの符号を、それぞれの数字のあとに付けて区分する。
重量の数値は、1c㎥の綱を7.85gとし、つぎの式により計算し、JIS Z 8401（数値の丸め方）により有効数字3けたに丸める。W＝0.02466t（D－t）ここに
W：管の重量（kg/m） t：管の厚さ（mm） D：管の外径（mm）
1束の本数は定尺品（L=5500mm）の数を表示。
